Messgeräte und Messgeräte-Starterkits:

	Bestellinformationen:
	40108503 IU-503 solo Externes Messgerät zur Anzeige und Speicherung von Strom und -Spannung beim HF-freien Gleichstrom-Lichtbogenschweißen nach DIN EN 1090. 0,5%-Genauigkeit mit Kalibrierzertifikat, ohne Zubehör.	480,00€
	40108511 *IU-503 Starterkit mini* (1)**, für elektrotechnisch unterwiesenes Personal, bestehend aus: 1x 40108503 Schweißstrom- u. -Spannungsmessgerät IU-503 1x 23001371 Schweißkabelverlängerung 95qmm, 1 Meter 1x 40108597 Kleinteileset-1 (Sicherungskabel 1,50 Meter rot mit Krokodilklemme)	525,00€
	40108512 *IU-503 Starterkit Pro* (2)**, bestehend aus: 1x 40108503 Schweißstrom- u. -Spannungsmessgerät IU-503 1x 23001371 Schweißkabelverlängerung 95qmm, 1 Meter 1x 40108599 Kleinteileset-2 (umfangreiches Zubehör) für die Plusanbindung an mehrere unterschiedlichen Schweißmaschinen (zum Teil vom Fachmann einzubauen!)	540,00€
	40108513 *IU-503 Starterkit Profi+* (3)**, wie Starterkit-2, jedoch mit 3-Jahres-Kalibrier-Abonnement mit bis zu 5 Kalibrierterminen das IU-503 - Messgerät	auf Anfrage

Eigenschaften:

kleines (nur 230mm breit) robustes Aluminiumgehäuse mit Gummifüßen und Trageösen; beliebige Betriebslage
große beleuchtete Displays mit Ziffernhöhe: 14mm
kein Netzgerät erforderlich: 'selfpowered' über die Spannungsmessleitung
langlebige in sekundenschnelle nachgeladene Speicherkondensatoren, niemals Akku- oder Batterieprobleme
sehr einfach zu handeln: nur anschließen, keine Bedienelemente
kontinuierliche Aktualisierung mit automatischer gleitender Mittelwertbildung
automatisches Datahold: Werte nach der Schweißung in Ruhe notieren!
hohe Belastbarkeit: 500A= bei 60% ED (Strom) / 100V= (Spannung)
hohe Auflösung: 1A (Strom) / 0,1V (Spannung)
Präzisionsklasse Genauigkeit: 0,5% (Strom und Spannung)
umfangreiches Zubehör
ausführliche Benutzerinformation
Kalibrierzertifikat beiliegend

Da das IU-503 allen für Mess- und Schweißgeräte geltenden Normen entspricht, ist es universell verwendbar:

Es kann als mobiles Messgerät an wechselnden Stellen zum Einsatz kommen.
Es kann in eine bestehende Schweißanlage fest integriert werden, und ggf. vorhandene Anzeigeinstrumente ersetzen.
Dann braucht fortan nur noch dieses leicht transportable Gerät zum regelmäßigen Nachkalibrieren geschickt zu werden.
Es ist, - Dank seiner hohen Genauigkeit - auch zum Validieren vorhandener Anlageninstrumente der Standardklasse geeignet.

Kalibrierungen:

Nach DIN EN 1090 arbeitende professionelle Schweißbetriebe haben zur Auflage, ihre Schweißanlagen regelmäßig überprüfen zu lassen. Dabei schlagen unterschiedliche schweißtechnische Anforderungen auf die einzuhaltenden Toleranzen und die Überprüfungsintervalle durch. DIN EN 50504 sieht für Geräte der PRÄZISIONSKLASSE vor:

Stromtoleranz ± 1%
Spannungstoleranz ± 1%
Wiederholungsintervall: 6 Monate

Da youMET mit seinem IU-503 ein Präzisionsklasse-Messgerät zum Preis eines Standardklassegerätes bietet, macht es kaum mehr Sinn, im Normendschungel lange nach die dünnsten Stellen der dünnsten Bretter zu suchen. Statt mithilfe waghalsiger Auslegungen auf eine ggf. am Ende doch fragwürdige rechtlichen Situation und einer unterlegenen Wettbewerbssituation hinzuarbeiten, kann vielmehr die mit dem IU-503 gesparte Zeit für die Beachtung der übrigen, - nicht minder wichtigen - schweißtechnischen Erfordernisse verwendet werden. Aber auch den regelmäßig anfallenden Kalibrierungskosten sagt youMET hiermit den Kampf an:

nicht mehr Schweißanlagen müssen zur Kalibriereinrichtung (oder umgedreht), sondern
nur noch das leicht transportable Messgerät muss eingesandt werden, während die Schweißanlage grundsätzlich schweißbereit bleibt.
das Wiederholungsintervall kann verlängert werden, wenn nach mehreren regelgerechten Überprüfungen keine Justierung erforderlich wurde, oder der Anwender den Fortfall des Präzisonsklasse-Anspruchs (Downgrading) wünscht.

Unsere Kalibrierungen bieten:

Konformität der für Messgeräte geltenden Kalibrierungsnorm VDI/VDE/DGQ/DKD 2622
Konformität der zur Validierung von Lichtbogenschweißeinrichtungen geltenden Norm DIN EN 50504 (VDE 0544-50):2009-07 / EN 50504:2008
kostenlose Justierung, falls Abweichungen außerhalb des Toleranzbereiches, aber innerhalb des Justierbereiches vorliegen
zweisprachiges Kalibrierzertifikat mit:
Angabe der Eigenunsicherheit
Rückführbarkeit auf nationale Normen
Berechnung der größten festgestellten Abweichung
Aussagekräftige Normkennsätze
Angabe des nächsten Überprüfungstermins auf Brief und Siegel

	Bestellinformationen:
	28108503 Kalibrierung nach VDI/VDE/DGQ/DKD 2622 und DIN EN 50504 (VDE 0544-50):2009-07 / EN 50504:2008 Zum Nachweis der Übereinstimmung mit schweißtechnischen Betriebsvorgaben gemäß der Normanforderungen von DIN EN 1090, DIN EN ISO 17662 und anderer.	99,00€
	Kalibrierung wie vor, jedoch im 3-Jahresabonnement mit bis zu 5 Kalibrierterminen für ein und das selbe IU-503 - Messgerät	72,00€

Zubehör:

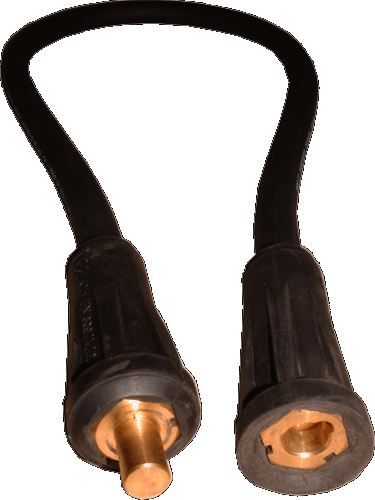

Schweißkabelverlängerung:

Gemäß DIN EN 60974-12, für die Masseverbindung des Strommessgerätes mit der Schweißstromquelle. Belastbarkeit: 500A bei 60%ED.

	Bestellinformationen:
	23001371 Schweißkabelverlängerung H01N2 95qmm, 1,00 Meter, 1x Stecker und 1x Kupplung	30,00€

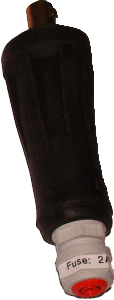

Reduzieradapter:

Für den professionellen Schweißbetrieb ! Dieser Schweißstrom-Reduzieradapter erlaubt den einfachen Anschluss von Laborkabeln kleiner Querschnitte an nicht abgesicherte Plus-Anschlussbuchsen von Schweißstromquellen. So kann auch die 'Nicht-Elektrofachkraft' das Messgerät an das betreffende Schweißgerät anschließen. Das Auslöseverhalten der verwendeten Schmelzsicherung der Herstellerempfehlung des IU-503.

	Bestellinformationen:
	24100300 Schweißstrom-Reduzieradapter für den schnellen Zugang an 13mm-Schweißstrombuchsen (z. B. Elektrodenhalter-Anschlussbuchsen), integrierte 2ATT-Unterabsicherung, 4mm-Buchse für berührungsgeschützte Laborleitungen	30,00€

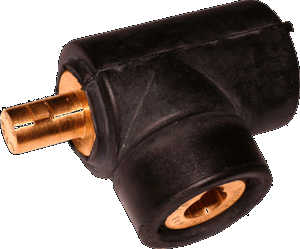

Kabelabzweiger:

Kann in Schweißanlagen mit separatem Drahtvorschubkoffer, deren Verbindungsschlauchpaket eine lösbare Steckverbindung aufweist, eingesetzt werden, um für den Reduzieradapter 24100300 einen Zugang zum Pluspol der Schweißstromquelle zu schaffen.
Hinweis: Für hiervon abweichende Anwendungen ist die Produkthaftung des Herstellers ausgeschlossen.

	Bestellinformationen:
	24100400 Kabelabzweigbuchse für 70-95qmm Schweißleitungen. Belastbarkeit: 400A bei 60% ED.	45,00€

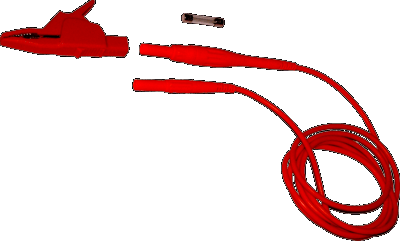

Kleinteileset-1:

Nur für elektrotechnisch unterwiesenes Personal ! Hoch flexiblen Laborkabel mit 1,5qmm Kupferlitze und integrierter Sicherungsfassung für 6,3 x 32 mm Sicherungen, bestückt mit einem 2ATT-Schmelzsicherungselement. Beidseitig berührungsgeschützte 4mm-Laborstecker. Die beiliegende Krokodilklemme mit 30mm Spannweite ist an dem Ende mit der Sicherungsfassung aufzustecken! Ein weiteres 2ATT-Schmelzsicherungselement liegt zur Reserve bei.

Bestellinformationen:
40108597 Kleinteileset-1: bestehend aus Sicherungskabel 1,50 Meter, rot; Krokodilklemme, integrierter Sicherung und Ersatzsicherung 2ATT	30,00€

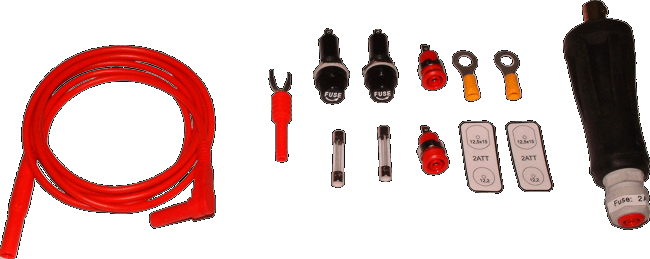

Kleinteileset-2:

Für den professionellen Schweißbetrieb ! Zum Betrieb des IU-503 an wechselnden Schweißmaschinen.

Hiermit kann auch die 'Nicht-Elektrofachkraft' das Messgerät unmittelbar an die Schweißmaschine anschließen, sofern diese eine Schweißstrom-Plus-Buchse (z. B. Elektrodenhalter-Anschlussbuchse) aufweist, in welche der Schweißstrom-Reduzieradapter einzustecken ist.

Ferner können zwei Schweißmaschinen ohne eine solche Buchse durch eine Elektrofachkraft mit einer unterabgesicherten berührungsgeschützten 4mm-Laborbuchse ausgerüstet werden, an welcher dann auch die 'Nicht-Elektrofachkraft' das Messgerät anschließen darf.

Abgerundet wird dieses Set mit einem Aufsteckkabelschuh, mit welchem die Elektrofachkraft einen provisorischen unabgesicherten (!) Pluszugang, - z. B. durch anschrauben an metallische Drahtvorschub-Platten, legen kann.

Bestellinformationen:
40108599 Kleinteileset-2 für die Plusverbindung, bestehend aus: 2x Kleinteileset-3 40108598 zur dauerhaften Umrüstung von Schweißmaschinen 1x 24100300 Reduzieradapter für den schnellen Zugang an 13mm-Schweißstrombuchsen (z. B. Elektrodenhalter-Anschlussbuchsen) 1x 23040172 Laborkabel 1,5m rot, mit berührungsgeschützten 4mm-Steckern 1x Aufsteckkabelschuh (einzeln: 24030152) für provisorische Messaufbauten	45,00€

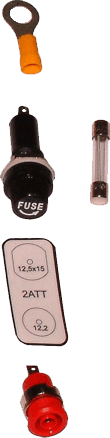

Kleinteileset-3:

Für den professionellen Schweißbetrieb ! Das Kleinteileset-3 erweitert das Starterkit-2 (Betrieb des IU-503 an wechselnden Schweißmaschinen) im Einsatzgebiet um eine weitere Schweißmaschine.

Der Einbau erfolgt sachgemäß nur durch die Elektrofachkraft, damit anschließend auch die 'Nicht-Elektrofachkraft' das Messgerät daran anschließen darf.

Bestellinformationen:
40108598 Kleinteileset-3: Maschinenumrüstsatz zum Legen eines sicheren Pluszuganges an einer Schweißmaschine, bestehend aus: berührgeschützte 4mm-Einbau-Laborbuchse (einzeln: 24030072) Einbaufassung für Unterabsicherung 6,3x32mm (einzeln: 06011000) Beschriftungsaufkleber für Buchse und Sicherung 2x Sicherungselement 6,3x32mm - 2ATT (1x in Fassung, 1x als Ersatz, einzeln: 06009320) 1x Kabelschuh M8 x 4qmm	15,00€

Sonstiges Zubehör:

06009320

26021042

23040172

23040182

Bestellinformationen:
00930209 Display-Schutzfolie (ohne Abbildung), passend für IU-503 (2 Stück erforderlich), wiederablösbar, Polyolefin, glänzend, klar, haftend durch Adhäsion, (nicht zu) feucht aufzubringen	7,50€
06009320 Sicherungselement 6,3 x 32 mm, 2ATT, Auslöseverhalten gemäß der Herstellerempfehlung des IU-503.	6,00€ ab 10: 3,00€
23040172 1000V - CAT III - Laborkabel 1,0 qmm, rot, 1,50 m, berührungsgeschützte 4mm-Stecker	12,00€

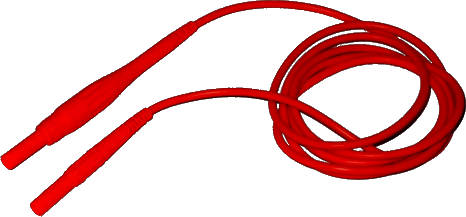

23040182 1000V - CAT IV - Sicherungskabel mit integrierter 6,3 x 32 mm Sicherungsfassung, 1,0 qmm, rot, 1,50 m, berührungsgeschützte 4mm-Stecker, ohne Sicherungselement	18,00€
26021042 1000V - CAT II - Krokodilklemme rot, für berührungsgeschützte 4mm-Stecker, Spannweite 30mm	7,50€
